玻纤增强尼龙材质具有优异的机械力学性能、良好的耐热性和尺寸稳定性。另外，其自润滑性和耐磨性也可以达到很多行业的标准，着色性很好，满足很多行业的染色要求。在头盔的生产中，尼龙加玻纤材质也开始被应用。

  通常，头盔的壳体都由强度较高的材料制成，通过它的变形来吸收大部分冲击力；军用头盔则往往还具有进一步减缓冲击力、防止壳体碎片伤及头部的功能；悬挂系统则是介于壳体与内衬之间的部分，通常可以调节，以适应不同的佩戴者头型的差别。

  最近有接到过一个案程：尼龙加30%玻纤的材质头盔，通过喷漆普通漆进行表面的涂装装饰，但是由于尼龙材质的表面能低附着力性能差，加入玻纤材质进行填充增强性能之后，再喷涂普通色漆，进行百格及耐摔测试时出现脱漆现象，调整工艺、油漆皆无法解决。使用尼龙处理剂提升底材与油漆之间的附着力，提升达因值，顺利的解决了掉漆的问题。不要问我为什么可以，因为专业。

  尼龙处理剂主要是解决纯尼龙或者尼龙加纤喷油时所出现的脱漆问题，加有30%的玻纤的头盔，通过尼龙处理剂提升尼龙加玻纤底材与油漆涂层之间的附着力性能后，在进行百格及耐摔测试时没有出现爆漆现象，打样10个，性能稳定。

  其操作工艺是尼龙处理剂按1:3开稀，将素材表面清洁干净喷涂尼龙处理剂，膜厚约3-5UM，70℃烘烤5分钟即可进行下一道工艺。

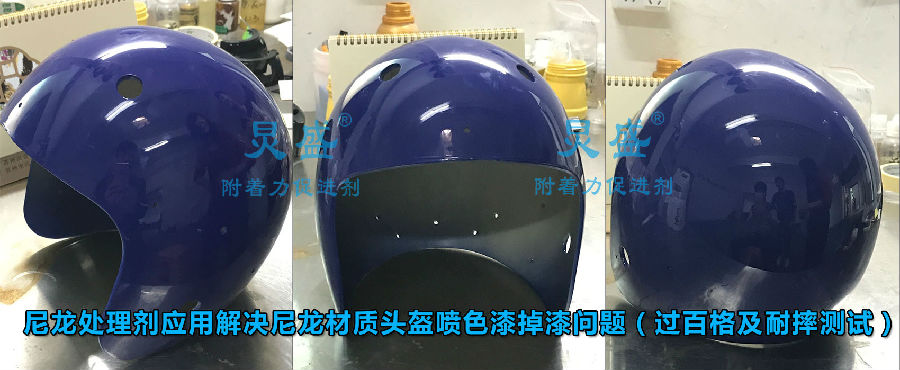

  尼龙处理剂应用尼龙加30玻纤材质头盔喷普通色漆解决掉漆问题案程解析：

  素材：尼龙加玻纤（PA+30GF）

  工艺： 素材直接喷单组份色漆

  问题： 百格不过，掉漆严重，不耐摔

  解决方案： 素材喷涂尼龙处理剂3-5UM.然后70度烤5分钟后，喷单组份油漆

  可过测试： 百格附着力测试达5B，耐摔50次

        ----------------------------------

  以上尼龙加30%玻纤头盔喷普通漆掉漆解决方案，由东莞炅盛处理剂原创发布，内容链接：http://www.dgjiongsheng.com/5087.html，发布时间：16：41：20，转载请注明出处。
